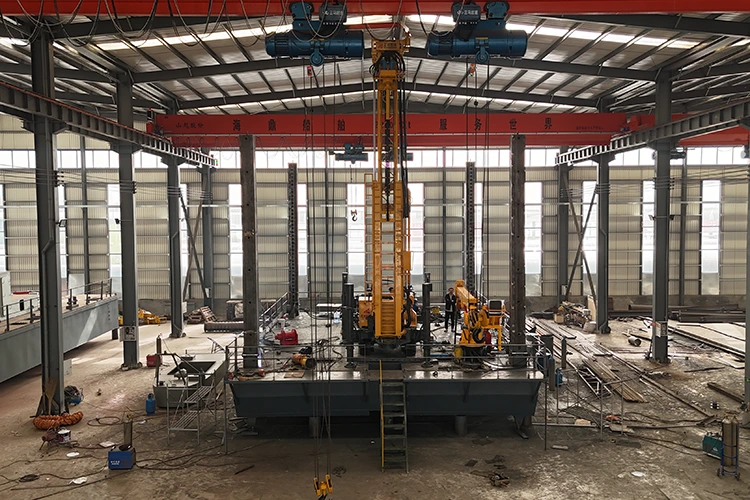

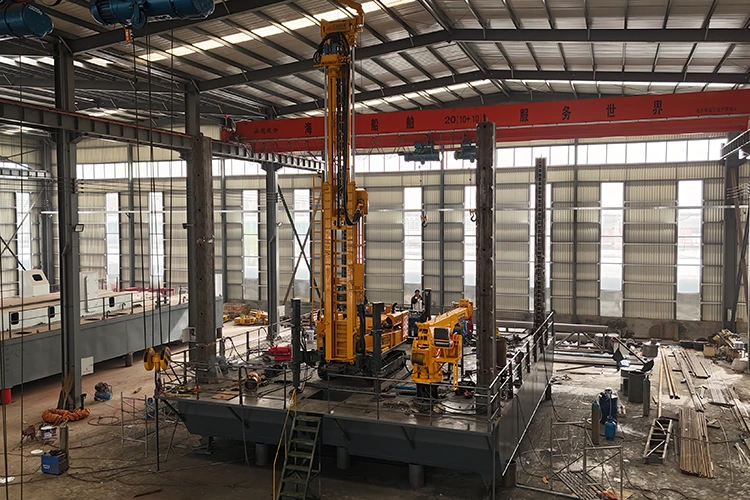

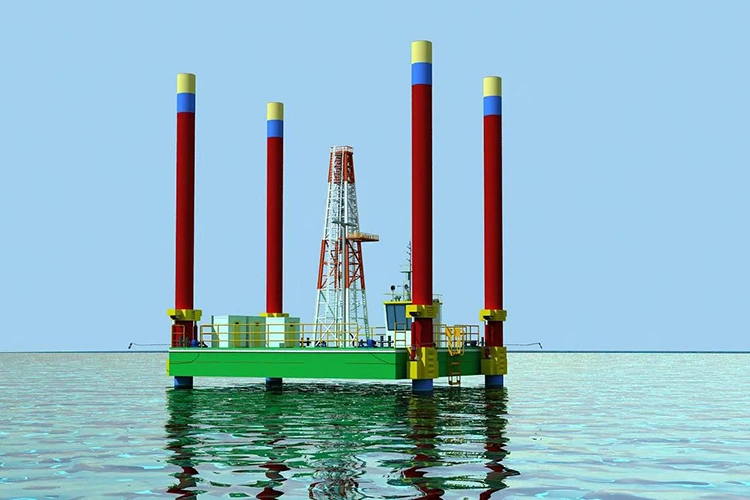

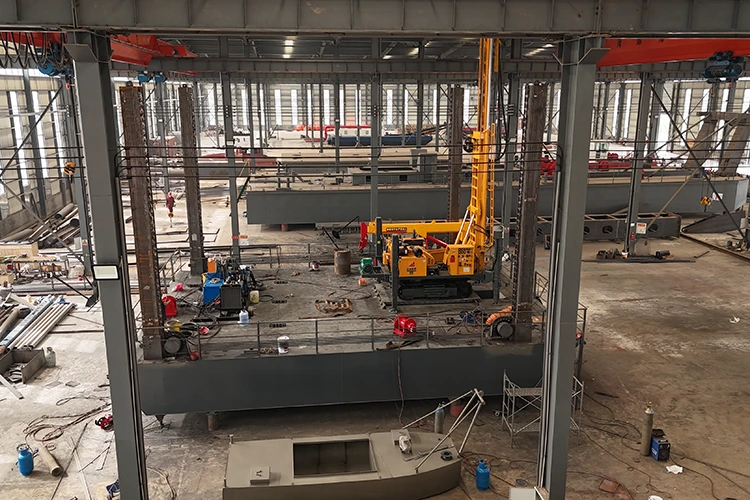

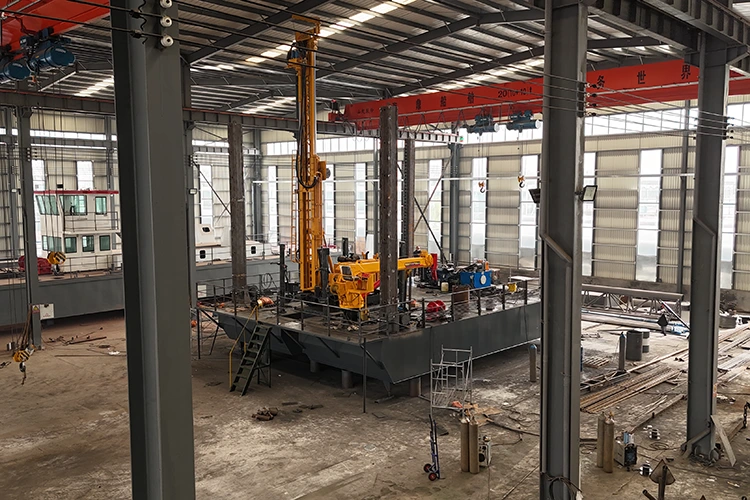

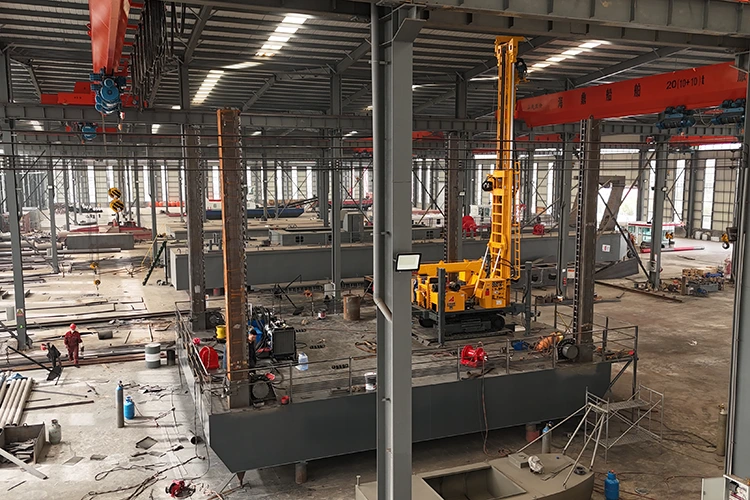

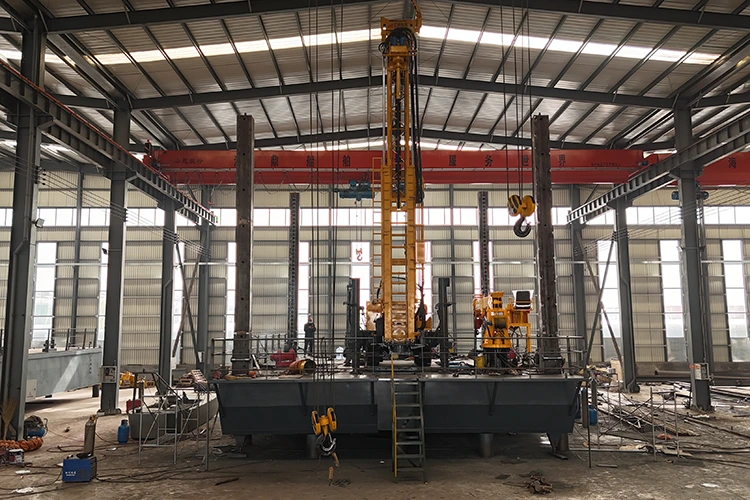

Jack-up boorplatform

Wanneer u 4.000 meter onder de zeebodem boort, kan een dekkanteling van 0,1° uw boorgat 6 meter van het doel afbrengen. De HAIDING SHIPYARD levert een Jack Up Drilling Platform dat het platform waterpas houdt binnen ±0,05° door middel van real-time hydraulische pootcompensatie, en reageert op golfbeweging voordat deze de snaar beïnvloedt. De vloer van de boorinstallatie is voorzien van een trekwerk van 5.000 m, een draaitafel van 60 kN·m en een modderpomp van 120 m³/u – allemaal zo aangelegd dat de boorder zich kan concentreren op het gewicht op de boor en de ROP, en niet op het bestrijden van rompbewegingen. Dit is een boorplatform, geen hefschip; elke ontwerpkeuze begint met de boorput.

Hoe beïnvloedt platforminclinatie de targeting op diepe reservoirs?

Boorders op land beschouwen een locatie op een vaste ondergrond als vanzelfsprekend. Offshore staat uw “rig-vloer” op poten die kunnen bezinken, verschuiven onder windbelasting of kunnen reageren op veranderende gewichten van pijpenrekken. De maatstaf die er echt toe doet is niet de maximale diepte; het gaat erom hoeveel van die diepte binnen de betaalzone blijft.

Een kanteling van 0,1° aan het oppervlak levert een positiefout in het bodemgat op van >6 meter op 3.500 meter. Door deze fout wordt het productiegedeelte vaak buiten het reservoir geplaatst, waardoor een zijspoor ontstaat dat miljoenen kost en weken aan boortijd in beslag neemt. Zelfs kleine trillingen tijdens verbindingen kunnen een slechte plaatsing van het cement of een verkeerde uitlijning van de behuizing veroorzaken.

Het automatische nivelleringssysteem van het Jack Up Drilling Platform (drieassige hellingsmeter, nauwkeurigheid ±0,02°) past voortdurend elke poot aan om de vloer van de boorinstallatie binnen de toleranties te houden. De MWD-tool verzendt elke 30 seconden deviatie- en azimutgegevens naar het scherm van de boorer. Als er een bui toeslaat, reageert de beencompensatie voordat de MWD een verandering registreert – zodat het putpad soepel blijft. Deze gesloten luscontrole is de reden waarom putten die vanuit deze eenheid worden geboord consistent een verticale afwijking van minder dan 0,5‰ vertonen, zelfs door tussenliggende harde stringers die de neiging hebben om de boor uit koers te duwen.

Optimalisatie van de moddercirculatie en verwijdering van vaste stoffen in diepe putten

Hogedrukpompen:Dubbele pompen van 120 m³/u (één actief, één stand-by) handhaven een druk van >35 MPa om boorgruis uit boorkolommen van 5.000 m op te tillen zonder het boorgat te eroderen.

4-traps vaste stoffencontrole:Een meertrapstrein – schudder, ontzander, desilter en centrifuge – verwijdert geboorde vaste stoffen tot een diepte van 5 à 7 micron.

ECD- en reologiecontrole:Centrifuge-bypasses en mengtrechters met hoge afschuiving maken real-time modderaanpassingen mogelijk tijdens verbindingen, waardoor ECD-pieken en vloeistofverliezen in schalie onder overdruk worden voorkomen.

Dubbele tankinhoud en onderhoud: Speciale roertanks houden de modder op water- en oliebasis homogeen. Toegankelijke kopkleppen verkorten de schoonmaaktijd, waardoor dagelijkse ROP's van 200–300 m in zacht gesteente en 80–100 m in schurende formaties in stand worden gehouden.

Spudpoten die de variabiliteit van de zeebodem begrijpen

De omstandigheden op de zeebodem op zee variëren sterk per werkgebied: van stijve klei in de Noordzee en losse zand voor de kust van West-Afrika tot zacht, samendrukbaar slib in Bohai Bay. Het omgaan met deze zachte bovenlagen en plotselinge stormen zonder risico op schade aan het platform hangt af van vier structurele ontwerpkeuzes:

Truss-beengeometrie: Vier sectionele truss-type poten (2,0–2,5 m diameter, lengtes van 30 tot 150 m) zorgen voor de structurele stijfheid die nodig is voor variërende waterdieptes en belastingverdelingen op de zeebodem.

Punch-Through-preventie: uitbreidbare spudbussen met een contactoppervlak van ≥80 m² verdelen het voorgeladen gewicht gelijkmatig. Deze grote voetafdruk voorkomt punch-through (een plotselinge penetratie van de benen die de romp kan kantelen en het hefwerktuig kan overbelasten) en kan verder worden vergroot op basis van geotechnische rapporten ter plaatse.

Geharde rekmetallurgie: De beenrekken zijn gemaakt van gehard en getemperd CCSB-scheepsstaal, gehard tot ≥200 HB, waardoor de tandwieltanden een levensduur van 25 jaar hebben tegen cyclische vermoeidheid en spanningscorrosie door zout water.

Stormoverlevingsparameters: Hefsnelheden bij volledige belasting van 0,2–0,4 m/min maken een snelle verhoging van het dek mogelijk om binnenkomende buien op te ruimen. Gecombineerd met windweerstand van klasse 12 en een golftolerantie van 6 meter, blijft het Jack Up Drilling Platform op locatie vergrendeld tijdens moessontoestanden die drijvende schepen dwingen los te koppelen.

Waarom verslaan zes secties één gigantische romp?

Traditionele hefplatforms vereisen speciale terreinen en sleepwerk voor zware lasten. Dit jack-up boorplatform is opgesplitst in 6 tot 8 modules – hoofddek, pootsecties, boormodule – elk ≤120 ton. Die aanpak brengt verschillende praktische voordelen met zich mee:

• Modules reizen per vrachtwagen, spoor of standaard platdekschip naar elke haven met een kraan van 150 ton.

• Montage ter plaatse duurt 10–15 dagen met behulp van een drijvende kraan en geschroefde flensverbindingen (geen veldlassen op primaire constructies).

• Voor campagnes met meerdere putten kunt u het eerste platform laten boren terwijl het tweede in de buurt wordt gemonteerd.

• Secties zijn volledig uitwisselbaar – een beschadigde poot kan worden verwisseld zonder het hele platform te demonteren, waardoor de stilstandtijd wordt verminderd en de levensduur wordt verlengd.

Materiaalkeuze: niet alleen staal, maar het juiste staal

De primaire structuur maakt gebruik van CCSB-scheepsstaalplaat (opbrengst ≥235 MPa) met een hoofdbalkdikte van 50 mm en meer. Dekoppervlakken die onderhevig zijn aan zware moddertank- en karkasbelastingen krijgen een slijtvaste aangepaste versie die bestand is tegen oppervlakteslijtage door het hanteren van buizen.

Onderwaterbescherming is ontworpen voor een lange levensduur in het veld. De zware diepzeecoating plus opofferingsanodesysteem biedt 15 jaar bescherming tegen corrosie, passend bij typische veldontwikkelingscycli.

Duurzaamheid bij lage temperaturen is ingebouwd: CCSB-plaat levert ≥27J impactenergie bij –20°C, waardoor het hele jaar door kan worden geboord op noordelijke breedtegraden (bijvoorbeeld in de Bohai-winter). Het moddersysteem is voorzien van isolatie en verwarming om de viscositeit te behouden, zelfs als de omgevingstemperatuur onder het vriespunt zakt – zodat u tijdens de koudste maanden niet gedwongen wordt de werkzaamheden op te schorten.

Gedetailleerde technische parameters

Toepassingsscenario's

Exploratieputten in grensbekkens – Zuid-Chinese Zee/Oost-Chinese Zee, waterdiepte van 50-100 meter, boren tot 5.000 meter om carbonaat- of turbidietreservoirs te testen. Realtime MWD- en modderlogboeken identificeren betaalzones, waardoor het aantal telefoonkabels wordt verminderd en de evaluatietijd met 30% wordt verkort.

Ontwikkelingsputten in volwassen velden – Bohai Bay / Golf van Beibu, 10-50 m diepte, gericht boren om meerdere breukblokken vanaf één locatie te bestrijken. Het platform levert een efficiëntiewinst van 25% op ten opzichte van oudere ontwerpen – snellere uitschakeling (verbindingen van minder dan 2 minuten) en geautomatiseerde leidingbehandeling verminderen de handmatige arbeid.

Werkzaamheden en herbetredingswerkzaamheden – De boortoren en de onderbouw kunnen zwaardere lasten aan voor bergings- en visgereedschappen, waardoor er geen apart werkschip nodig is.

Technische aanpassingen en levensondersteunende systemen

Het afstemmen van platformhardware op specifieke locatie-uitdagingen en het handhaven van de operationele paraatheid vereist gerichte structurele aanpassingen en wereldwijde ondersteuning in het veld:

Structureel maatwerk

Pootlengtes (tot 150 m), spudcontactoppervlakken (≥80 m²) en kraanhefcapaciteiten zijn ontworpen om te voldoen aan locatiespecifieke waterdieptes, gronddragende profielen en vereisten voor zwaar hijswerk.

Pakketten voor ernstige omgevingen

Retrofits voor een koud klimaat integreren hydraulische vloeistoffen op lage temperatuur, geïsoleerde tankopslag en verwarmde moddergoten voor omstandigheden onder nul. Hoge-temperatuur-hoge-druk (HTHP)-pakketten voegen versterkte blowout-preventer (BOP)-stapels toe en een secundair 70 MPa choke/kill-spruitstuk.

Wereldwijde logistiek en service op locatie

Regionale hubs voor reserveonderdelen in Rotterdam, Singapore en Houston hebben onderdelen met hoge slijtagevoorraad voor snelle levering, ondersteund door technische verzending ter plaatse binnen 48 uur naar grote offshore-bekkens.

Operationele gereedheid

Telemetriesystemen bieden real-time monitoring op afstand van de kanteling van de romp en de gezondheid van het opvijzelen, gecombineerd met gestructureerde training van de bemanning vóór het spudden om de operationele veiligheid vanaf de eerste dag te garanderen.

Veelgestelde vragen

Vraag: Hoe gaat het Jack Up Drilling Platform om met gestuurd boren als de zeebodem oneffen is?

A: We beoordelen het geotechnische rapport van de locatie en passen de voorbelastingsvolgorde aan om ongelijkmatige zettingen te voorkomen. De spudbussen met grote afmetingen verdelen de druk, en differentiële vijzeling kan de helling van de zeebodem compenseren voordat het boren begint.

Vraag: Wat gebeurt er als de modderpomp uitvalt tijdens het boren van een kritiek gedeelte?

A: Een identieke stand-bypomp is aangesloten via verdeelkleppen – de omschakeling duurt <10 minuten. We hebben reservevoeringen, zuigers en kleppen aan boord op voorraad, en maandelijkse pompinspecties zijn gepland om plotselinge storingen te voorkomen.

Vraag: Kan het platform gedurende langere perioden met een beperkte bemanning opereren?

A: Automatisering omvat de parameters van trekwerken, draaitafels en modderpompen, waardoor één boormachine en één assistent het normale boren kunnen beheren. Voor reizen en karkassen raden we een standaard bemanning aan, maar de indeling vermindert handmatige handelingen, waardoor efficiënte operaties met 20 tot 25 personeelsleden mogelijk zijn.

Vraag: Hoe wordt de putcontrole verzekerd in diepe hogedrukzones?

A: Het putcontrolesysteem is onafhankelijk van de platformhydrauliek, met een speciale accumulator en dubbele BOP-stapels (ringvormig en ram). Het smoorverdeelstuk heeft een vermogen van 70 MPa met een failsafe-actuator. Na elke voorbelasting van de poot wordt een volledige druktest uitgevoerd en onze noodprocedures volgen de diepwater-jack-up-richtlijnen van de IADC.
