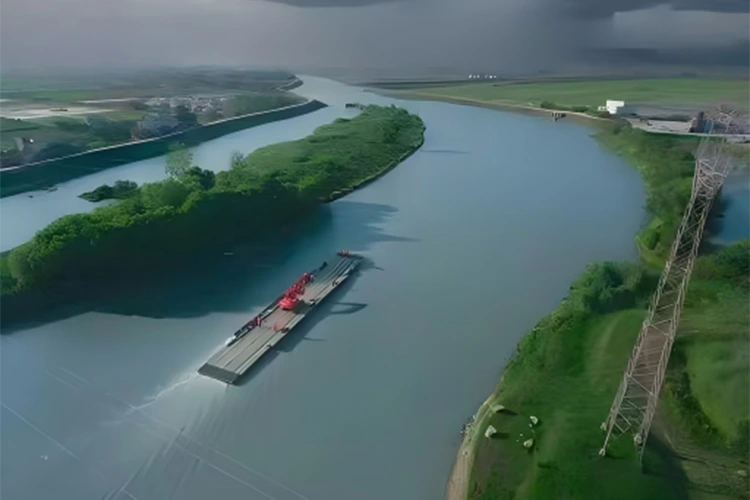

Snel opgestelde brug

De Rapidly Emplaced Bridge is een geïntegreerd noodhulpsysteem over water, ontwikkeld voor situaties waarin de traditionele transportinfrastructuur niet kan voldoen aan dringende operationele vereisten.

Overstromingsrampen, defecten aan bruggen, wegonderbrekingen en technische projecten op afstand vereisen vaak tijdelijke oplossingen voor waterovergangen die snel kunnen worden ingezet en betrouwbaar kunnen functioneren. In tegenstelling tot conventionele drijvende bruggen die afhankelijk zijn van sleepboten, kranen en grote installatieteams, combineert dit systeem voortstuwings-, positionerings-, verbindings- en dragende functies in elke onafhankelijke module.

De brug is gebouwd rond gestandaardiseerde zelfrijdende pontonmodules van 10 meter. Afhankelijk van de kruisafstand en operationele behoeften kunnen meerdere eenheden met elkaar worden verbonden, waardoor drijvende brugconstructies ontstaan, variërend van kleine kanalen tot grote waterwegen van meer dan 100 meter.

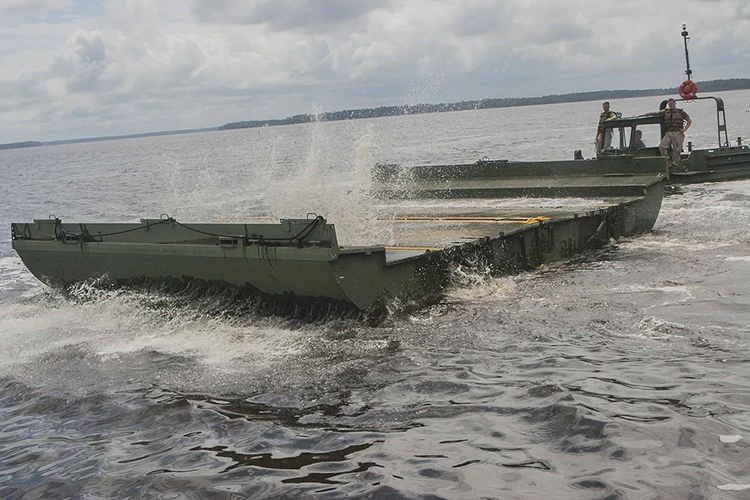

Elke module is in staat tot onafhankelijke navigatie, waardoor deze rechtstreeks naar het aangewezen inzetgebied kan worden verplaatst. Na het positioneren worden de modules uitgelijnd en vergrendeld via een geïntegreerd verbindingssysteem om een ​​stabiele drijvende brug te vormen.

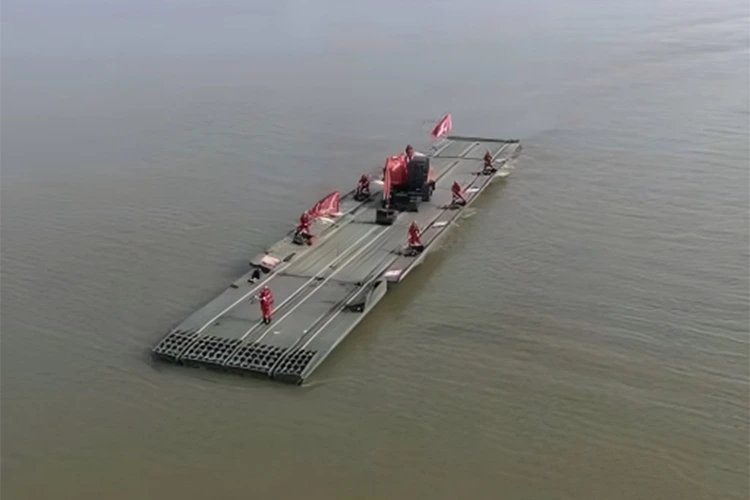

Wanneer geen volledige brugconstructie nodig is, kunnen individuele aangedreven modules ook fungeren als veerbooteenheden voor het vervoeren van personeel, reddingsuitrusting, voertuigen en noodmaterialen.

Belangrijkste kenmerken

1. Gestandaardiseerd modulair pontonontwerp

De modulaire structuur biedt verschillende praktische voordelen:

· Flexibele configuratie van 10 m tot 100 m+

· Vereenvoudigd transport en opslag

· Snellere veldmontage

· Eenvoudiger onderhoud en vervanging

· Uitbreidbare capaciteit voor toekomstige vereisten

Dankzij dit ontwerp kunnen noodorganisaties en technische aannemers apparatuur voorbereiden die zich kan aanpassen aan verschillende werkomgevingen.

2. Onafhankelijk zelfrijdend navigatiesysteem

Het zelfrijdende ontwerp verbetert:

· Implementatiesnelheid

· Positioneringsnauwkeurigheid

· Operationele flexibiliteit

· Responsefficiëntie

Wanneer er geen brugconstructie nodig is, kunnen individuele modules zelfstandig blijven functioneren als aangedreven veerbootplatforms.

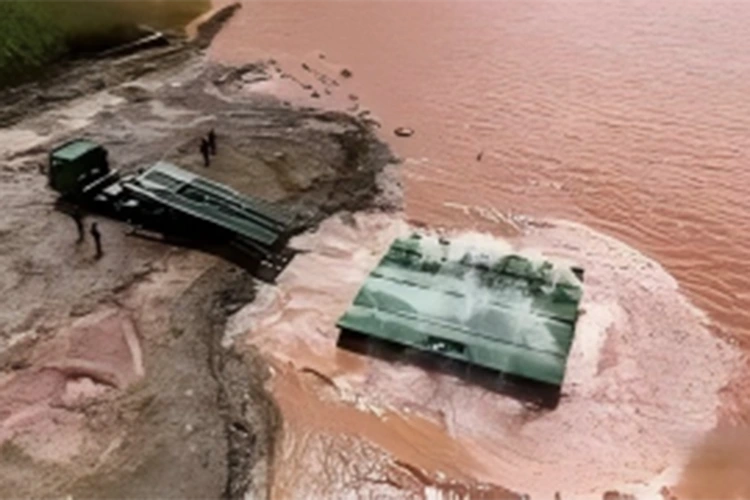

3. Snelle inzet voor noodoperaties

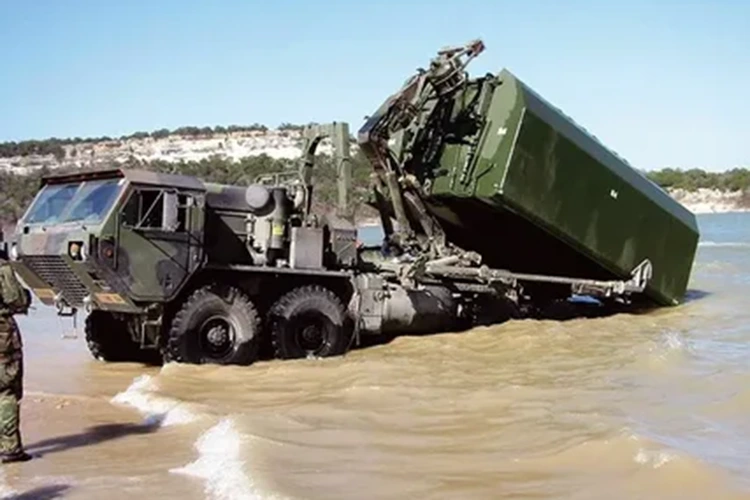

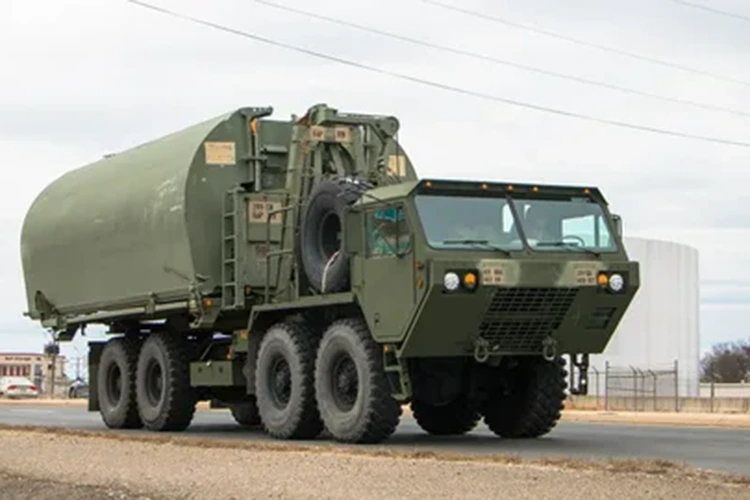

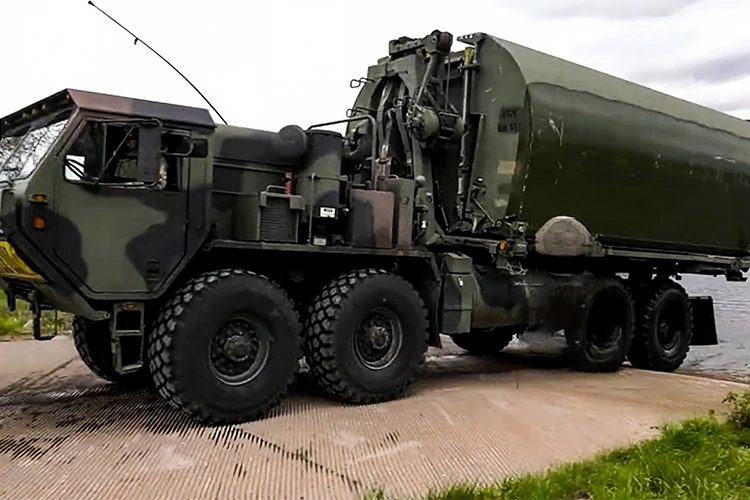

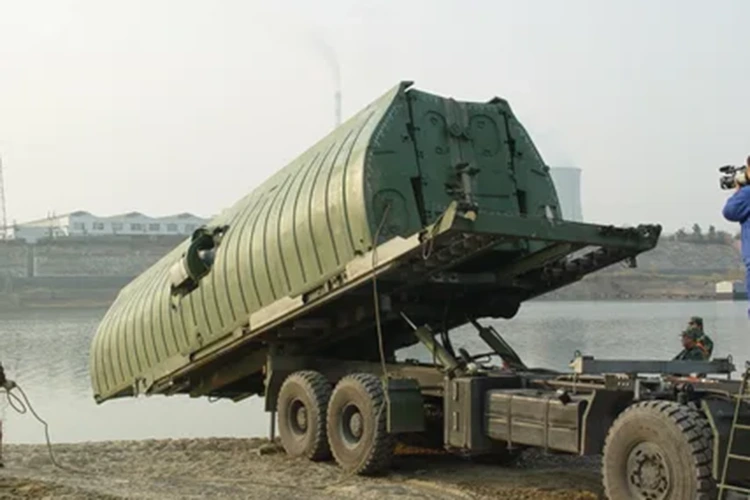

Noodsituaties vereisen apparatuur die snel kan worden getransporteerd en geïnstalleerd.

Een standaardbrugconfiguratie van 60 meter kan doorgaans binnen 10 tot 15 minuten worden ingezet onder geschikte bedrijfsomstandigheden.

Deze snelle reactiemogelijkheid maakt het systeem geschikt voor:

· Reddingsoperaties bij overstromingen

· Herstel van noodtransport

· Logistiek voor noodhulp

· Tijdelijk herstel van de infrastructuur

4. Draagvermogen voor zwaar gebruik

Het brugsysteem is ontworpen met een zeer sterk structureel raamwerk dat de belastingen over de aangesloten modules verdeelt terwijl de stabiliteit van het dek behouden blijft.

Een standaardbrugconfiguratie van 60 meter biedt:

· Nominaal laadvermogen: 60 ton

· Mogelijkheid tot oversteken van zwaar materieel

· Stabiele voertuigtransportprestaties

Tijdens structurele tests werd de maximale vervorming van het brugdek onder volledige belasting binnen 12 mm gecontroleerd, zonder blijvende vervorming na het lossen.

Deze betrouwbare laadprestaties ondersteunen toepassingen die continu transport van zwaar reddings- en technisch materieel vereisen.

5. Aanpassingsvermogen aan complexe wateromgevingen

Noodoperaties vinden vaak plaats onder onvoorspelbare omgevingsomstandigheden.

De Rapidly Emplaced Bridge is ontworpen voor gebruik in:

· Rivieren

· Meren

· Reservoirs

· Overstromingskanalen

· Ondiepe kustwateren

Het systeem ondersteunt bedrijfstemperaturen van:

-30°C tot +55°C

Prestatietests hebben een stabiele werking geverifieerd onder:

· Waterstroomsnelheden tot 2,8 m/s

· Kortstondige weerstand tot 3,0 m/s

· Windomstandigheden tot windkracht 6

· Golfhoogte ongeveer 0,5 m

Een intelligent ballastaanpassingssysteem helpt veranderingen in het waterniveau te compenseren, waardoor de stabiliteit tijdens veranderende bedrijfsomstandigheden wordt verbeterd.

6. Dubbele bedieningsmodi

Het brugsysteem biedt twee bedieningsmodi binnen één platform.

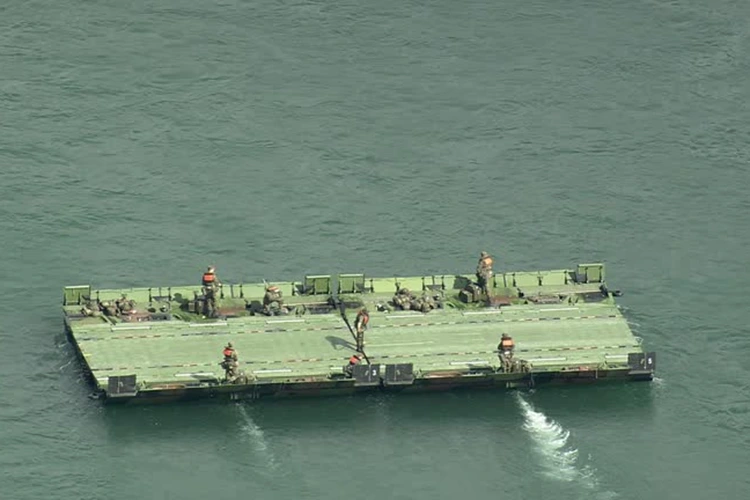

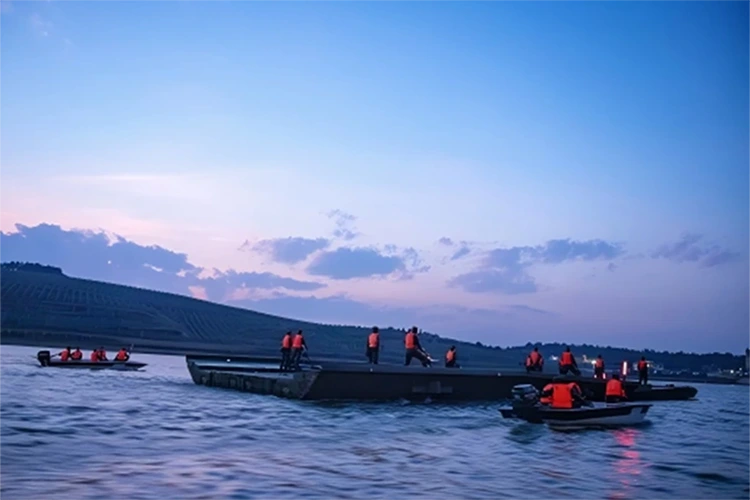

Zwevende brugmodus

Er kunnen meerdere modules worden aangesloten om een ​​tijdelijke drijvende brug te creëren voor:

· Voertuigtransport

· Personeelsbeweging

· Overdracht van uitrusting

· Noodlogistiek

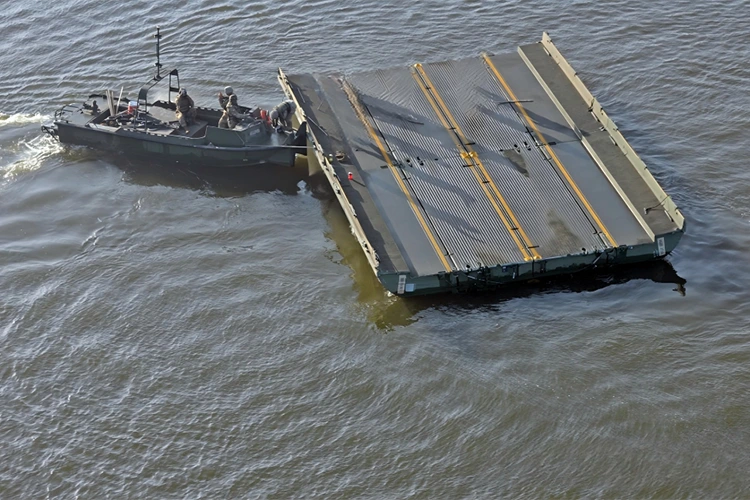

Aangedreven veerbootmodus

Individuele gevoede modules kunnen onafhankelijk werken voor:

· Oversteken van de rivier

· Reddingstransport

· Bezorging in afgelegen gebieden

Dit ontwerp met dubbele functie verbetert het gebruik van de apparatuur en stelt operators in staat de meest geschikte methode te selecteren op basis van de omstandigheden ter plaatse.

Technische prestatie- en betrouwbaarheidstesten

Structurele sterkte- en belastingtests

Een standaard modulaire brugconfiguratie van 60 meter werd getest onder een nominale belasting van 60 ton om de structurele stabiliteit tijdens zwaar transport te evalueren.

Bij vollast bleef de maximale verticale vervorming van het brugdek 12 mm en na het lossen trad er geen blijvende vervorming op.

Het modulaire sluitsysteem heeft herhaalde verbindingstests doorstaan ​​zonder losraken of structurele schade, waardoor betrouwbare prestaties tijdens meerdere implementatiecycli worden gegarandeerd.

Een anti-kantelveiligheidsfactor van ≥1,6 zorgt voor extra stabiliteit onder zware lasten en zijwaartse golfimpactomstandigheden.

Deze testresultaten demonstreren het vermogen van de brug om reddingsvoertuigen, technische machines en noodtransportvereisten te ondersteunen.

Continue werking en duurzaamheidstesten

Noodapparatuur moet operationeel blijven tijdens uitgebreide reddings- en herstelmissies.

Het complete brugsysteem is succesvol afgerond:

· 72 uur continu testen bij volledige belasting

· Meer dan 1.000 montage- en demontagecycli

· Testen bij hoge en lage temperaturen

· Testen van regen- en windgolfomgevingen

Tijdens deze evaluaties bleven het voortstuwingssysteem, het hydraulische systeem en het elektronische regelsysteem stabiel functioneren.

Het duurzame ontwerp vermindert de onderhoudsvereisten en verbetert de beschikbaarheid van apparatuur tijdens langdurige inzet in het veld.

Intelligente besturings- en positioneringsprestaties

Efficiënte inzet is afhankelijk van nauwkeurige positionering en betrouwbare moduleverbinding.

Elke aangedreven module integreert een intelligent besturingsplatform dat de bedrijfsomstandigheden bewaakt en operators assisteert tijdens navigatie en montage.

Het systeem biedt:

· Realtime monitoring van de brugstand

· Automatische aanpassing van de hydraulische balans

· Waterstandcompensatie

· Overbelastingsbeveiliging

· Foutdiagnosefuncties

Tijdens positioneringstests bereikte het systeem een ​​uitlijningsnauwkeurigheid van 5 cm, waardoor de handmatige aanpassingstijd werd verkort en de montage-efficiëntie werd verbeterd.

Modulaire configuratieopties

TheRapidly Emplaced Bridge maakt gebruik van gestandaardiseerde aangedreven modules, waardoor klanten geschikte bruglengtes kunnen selecteren op basis van de waterbreedte, verkeersvereisten en bedrijfsomstandigheden.

Elke configuratie behoudt de kernvoordelen van:

· Onafhankelijke navigatie

· Snelle implementatie

· Zwaar transport

· Modulaire uitbreidingsmogelijkheden

Deze modulaire aanpak stelt organisaties in staat de brugcapaciteit uit te breiden op basis van toekomstige operationele vereisten zonder bestaande apparatuur te vervangen.

Belangrijkste toepassingen

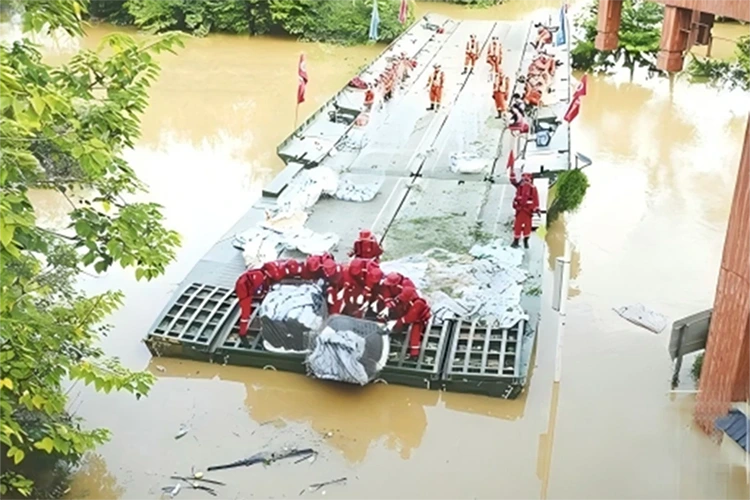

Overstromingsbeheersing en rampenbestrijding

Tijdens overstromingen en extreme weersomstandigheden kunnen beschadigde wegen en ondergelopen bruggen gemeenschappen isoleren en de noodhulp vertragen.

De modulaire aangedreven pontonbrug biedt tijdelijke transporttoegang voor:

· Reddingsteams

· Hulpvoertuigen

· Medische benodigdheden

· Hulpmaterialen

· Technische apparatuur

De snelle inzetbaarheid helpt bij het herstellen van transportverbindingen tijdens kritieke responsperioden.

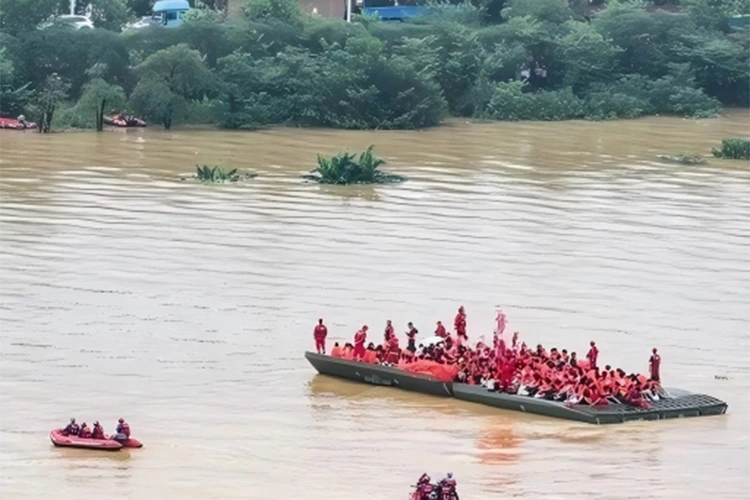

Noodwaterredding

Het systeem biedt stabiele mogelijkheden om water over te steken voor reddingsoperaties in rivieren, reservoirs en overstroomde gebieden.

Het ondersteunt:

· Evacuatie van personeel

· Transport van reddingsuitrusting

· Bezorging van noodvoorraden

· Instelling van tijdelijke toegang

Het zelfrijdende ontwerp verbetert de mobiliteit wanneer traditionele transportroutes niet beschikbaar zijn.

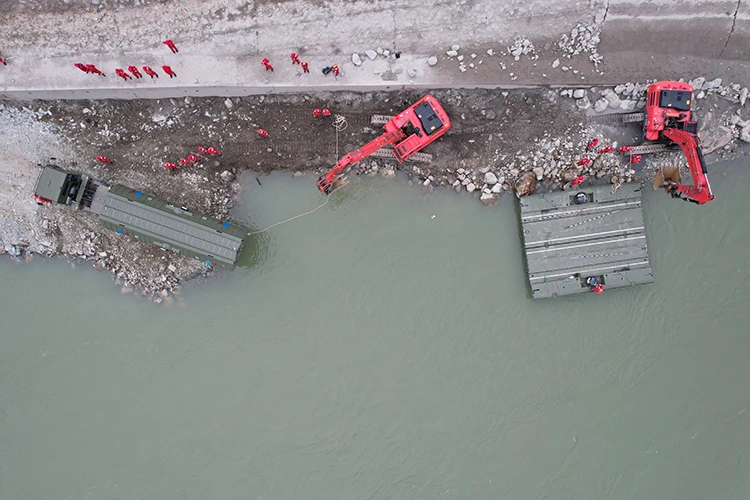

Herstel van de infrastructuur

Na het instorten van een brug, schade aan wegen of natuurrampen vergt de wederopbouw van de permanente infrastructuur vaak veel tijd.

De modulaire drijvende brug biedt een tijdelijke transportoplossing terwijl permanente reparaties plaatsvinden.

Het kan ondersteunen:

· Bouwvoertuigen

· Repareer apparatuur

· Materiaaltransport

· Verhuizing van het personeel

Ondersteuning van maritieme techniek

Maritieme bouwprojecten vereisen vaak flexibele tijdelijke transportsystemen.

De brug kan operaties ondersteunen met betrekking tot:

· Havenbouw

· Reservoirprojecten

· Offshore-techniek

· Waterbeschermingsprojecten

· Pijpleiding- en energie-infrastructuur

Het modulaire ontwerp maakt verplaatsing mogelijk volgens veranderende projectvereisten.

Civiele bescherming en noodmobiliteit

De combinatie van snelle inzetbaarheid, onafhankelijke navigatie en capaciteit voor zware lasten maakt het systeem geschikt voor noodmobiliteitsmissies waarbij snelle waterovergangen vereist zijn.

Toepassingen zijn onder meer:

· Civiele verdedigingsoperaties

· Noodlogistiek

· Strategische transportondersteuning

· Grootschalige reddingsmissies

Waarom kiezen voor HAIDING-SCHEEPSWERF

Het kiezen van een leverancier van noodbruggen vereist meer dan het beoordelen van productspecificaties. Productiecapaciteit, technische ondersteuning, aanpassingsvermogen en langdurige service zijn even belangrijke factoren.

HAIDING SHIPYARD is gespecialiseerd in de ontwikkeling en productie van modulaire watergedragen apparatuur en biedt geïntegreerde oplossingen voor noodhulp, overstromingsbeheersing, transportherstel en maritieme technische toepassingen.

Van structurele fabricage tot systeemintegratie volgt elke brugmodule gestandaardiseerde productieprocedures om consistente prestaties en betrouwbare werking te garanderen.

Ons engineeringteam werkt samen met klanten om de meest geschikte configuratie te bepalen op basis van:

· Breedte van de waterweg

· Vereist laadvermogen

· Bedrijfsomgeving

· Implementatievereisten

· Transportvoorwaarden

Of klanten nu individuele aangedreven modules of complete drijvende brugsystemen nodig hebben, HAIDING SHIPYARD biedt praktische oplossingen die zijn ontworpen rond reële operationele behoeften.

OEM- en maatwerkdiensten

Verschillende projecten vereisen verschillende brugconfiguraties. HAIDING SHIPYARD biedt aanpassingsmogelijkheden om aan specifieke toepassingsvereisten te voldoen.

Kwaliteitscontrole

Betrouwbare noodapparatuur vereist strikte productiecontrole.

Elk modulair brugsysteem wordt gedurende het gehele productieproces geïnspecteerd, waaronder:

· Grondstoffeninspectie

· Structurele fabricage-inspectie

· Laskwaliteitsinspectie

· Verificatie van mechanische montage

· Testen van hydraulisch systeem

· Elektrische controletesten

· Testen van de navigatiefunctie

· Prestatieverificatie laden

· Eindinspectie van de werking

Veelgestelde vragen

Kan de pontonbrug functioneren zonder sleepboten?

Ja. Elke module is uitgerust met een onafhankelijk voortstuwingssysteem, waardoor autonome navigatie, positionering en verbinding mogelijk zijn zonder externe sleepapparatuur.

Hoe lang duurt het om de brug in gebruik te nemen?

De inzettijd is afhankelijk van de lengte van de brug en de omstandigheden ter plaatse. Een standaardconfiguratie van 60 meter kan onder geschikte omstandigheden doorgaans binnen 10 tot 15 minuten worden voltooid.

Wat is de maximale bruglengte?

Het modulaire ontwerp maakt brugconfiguraties van meer dan 100 meter mogelijk door extra gevoede modules aan te sluiten.

Welk draagvermogen kan de brug dragen?

Een standaardconfiguratie van 60 meter biedt een nominaal laadvermogen van 60 ton.

Kunnen individuele modules als veerboten werken?

Ja. Individueel aangedreven modules kunnen onafhankelijk werken voor het transport van personeel en apparatuur.

In welke omgevingen kan de brug functioneren?

Het systeem is geschikt voor rivieren, meren, reservoirs, overstromingskanalen en ondiepe kustwateren.

Welk temperatuurbereik ondersteunt het?

Het bedrijfstemperatuurbereik ligt tussen -30°C en +55°C.

Kan de brug op maat gemaakt worden?

Ja. HAIDING SHIPYARD biedt maatwerk voor bruglengte, belastingsvereisten, besturingssystemen en ondersteunende apparatuur.

Biedt u technische ondersteuning?

Ja. Technisch advies, bedieningsbegeleiding, ondersteuning voor reserveonderdelen en onderhoudsassistentie zijn beschikbaar.

Neem contact op met HAIDING-SCHEEPSWERF

Wanneer noodtransportroutes worden onderbroken, wordt betrouwbare wateroversteekapparatuur essentieel om de toegang snel en veilig te herstellen.

HAIDING SHIPYARD biedt Rapidly Emplaced Bridge-oplossingen die zijn ontworpen voor overstromingen, rampenbestrijding, infrastructuurherstel en waterbouwkundige toepassingen.

Neem contact op met ons engineeringteam voor technische specificaties, configuratie-aanbevelingen en projectoplossingen op maat.
