Wanneer offshore windprojecten zwaar hijswerk, een nauwkeurige uitlijning van de turbines en een betrouwbare werking in uitdagende maritieme omgevingen vereisen, is de...Jack-up windparkinstallatieplatformvanHAIDING-SCHEEPSWERFbiedt een speciaal gebouwde oplossing. Dit robuuste installatieplatform is ontworpen voor grote offshore-turbines van 16 MW en meer en combineert een zwenkkraan van de klasse 800 ton, automatisch hydraulisch nivelleren, modulair transport en een robuuste maritieme constructie om een efficiënte installatie van windparken van ondiep tot diep water te ondersteunen.
Terwijl offshore windturbines in omvang en capaciteit blijven toenemen, hebben installatiebedrijven platforms nodig die zwaardere gondels, hogere torens, grotere componenten en steeds veeleisender wordende maritieme omstandigheden kunnen hanteren. Een Jack Up Windpark-installatieplatform pakt deze uitdagingen aan door het werkdek op spudpoten boven het zeeoppervlak te verheffen, waardoor een stabiele werkomgeving ontstaat voor zwaar hijswerk en precisiemontage.
De HAIDING SHIPYARD-oplossing is ontworpen voor een waterdiepte van ongeveer 3 tot 100 meter, met spudpootlengtes tot 150 meter, een totaal laadvermogen van het platform tot 3.000 ton en een geïntegreerde 800 ton 360° zwenkkraan. Het automatische hydraulische nivelleringssysteem kan een nivelleringsnauwkeurigheid van ongeveer ±0,05° bereiken, terwijl de modulaire constructie het mogelijk maakt dat belangrijke componenten dichtbij projectlocaties worden getransporteerd en geassembleerd.
Inhoudsopgave
- Waarom wordt de installatie van offshore windenergie steeds uitdagender?
- Wat is een Jack Up windparkinstallatieplatform?
- Wat zijn de belangrijkste kenmerken van het platform?
- Wat zijn de belangrijkste technische parameters?
- Waarom kiezen voor een hefplatform in plaats van een drijvende kraan?
- Waar kan het platform worden gebruikt?
- Hoe verbetert modulaire bouw de projectlogistiek?
- Hoe verbetert het platform de veiligheid bij offshore hijsen?
- Waar moeten kopers rekening mee houden voordat ze een platform kiezen?
- Veelgestelde vragen
- Conclusie
Waarom wordt de installatie van offshore windenergie steeds uitdagender?
De snelle ontwikkeling van windenergie op zee heeft een nieuwe generatie turbines geïntroduceerd met een aanzienlijk hogere opwekkingscapaciteit. Grotere turbines vereisen zwaardere gondels, langere bladen, hogere torens en veeleisendere installatieprocedures.
Traditionele offshore-installatiemethoden kunnen steeds moeilijker worden wanneer door golven veroorzaakte scheepsbewegingen de hijsnauwkeurigheid beïnvloeden. Tijdens een zware hijsactie kunnen zelfs relatief kleine dekbewegingen de uitlijning van de torensecties, de positionering van de gondel, het funderingswerk en het hanteren van componenten bemoeilijken.
Dit is waar een zelfheffend installatieplatform een groot technisch voordeel biedt. In plaats van voortdurend zware hijswerkzaamheden uit te voeren vanaf een drijvend dek, kan het platform zichzelf op de werkplek positioneren, de spudpoten inzetten, de romp boven het water heffen en een relatief stabiele werkomgeving creëren.
- Verminderde invloed van door golven veroorzaakte scheepsbewegingen tijdens het hijsen
- Verbeterde werkstabiliteit voor grote turbinecomponenten
- Grotere hefcapaciteit voor turbines van de volgende generatie
- Nauwkeurige platformnivellering voor turbinemontage
- Aanpassingsvermogen aan verschillende offshore-waterdieptes

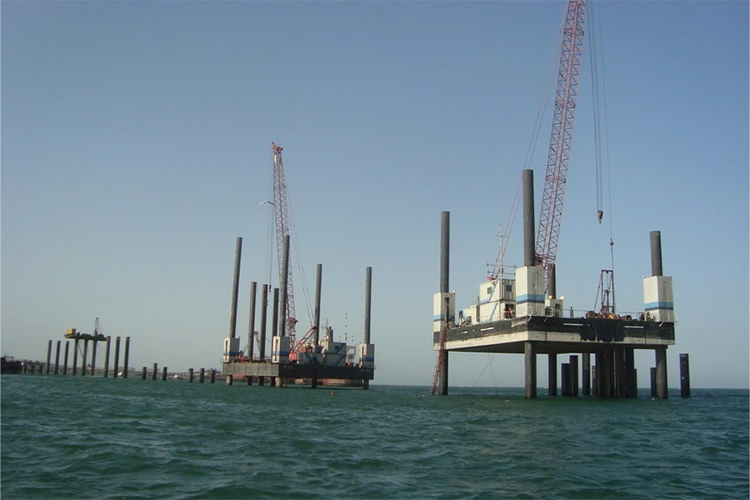

Wat is een Jack Up windparkinstallatieplatform?
A Jack-up windparkinstallatieplatformis een gespecialiseerd offshore-bouwplatform dat is ontworpen ter ondersteuning van de installatie van windturbines, funderingsgerelateerde werkzaamheden, zwaar hijswerk en geselecteerde offshore-onderhoudsactiviteiten.
In tegenstelling tot een conventioneel drijvend vaartuig maakt het platform gebruik van verticaal beweegbare spudpoten om een stabiele verbinding met de zeebodem tot stand te brengen. Hydraulische hefapparatuur tilt het werkdek na positionering boven het wateroppervlak. Dankzij deze configuratie kunnen zware hijswerkzaamheden plaatsvinden vanaf een stabielere werkbasis.
Voor grootschalige offshore windprojecten kan het platform verschillende kritische systemen in één werkeenheid integreren, waaronder:
- Zware 360° zwenkkraan
- Hydraulisch platformnivelleringssysteem
- Spudpoot- en kriksysteem
- Apparatuur voor het hanteren van componenten van windturbines
- Ondersteuningsapparatuur voor het egaliseren van funderingen en het voegen van voegen
- Real-time monitoringsystemen voor belasting en positionering
- Noodstroom- en hefsystemen
Wat zijn de belangrijkste kenmerken van het platform?
1. Zwaar hefvermogen van de klasse 800 ton
De geïntegreerde 360° zwenkkraan is ontworpen voor veeleisende offshore hijswerkzaamheden, met een nominale capaciteit tot 800 ton en een maximale werkradius van circa 45 meter. De hijshoogte van de hoofdhaak kan minimaal 120 meter bedragen, terwijl de hulphaak minimaal 150 meter kan bereiken.
Deze configuratie maakt het platform geschikt voor het hanteren van grote turbinecomponenten, waaronder gondels met een gewicht tot circa 600 ton en individuele torendelen met een gewicht tot circa 300 ton.
2. Automatische hydraulische nivellering
Precisie is essentieel bij het aansluiten van belangrijke windturbinecomponenten. Het geïntegreerde hydraulische nivelleringssysteem is ontworpen om de platformuitlijning automatisch te behouden, met een aangegeven nivelleringsnauwkeurigheid van ongeveer ±0,05°.
Dit helpt bij het creëren van een meer gecontroleerde werkomgeving voor toreninstallatie, gondelhijsen, funderingswerkzaamheden en andere precisiegevoelige procedures.
3. Robuuste stalen scheepsconstructie
De hoofdconstructie maakt gebruik van CCSB-scheepsstaalplaat, terwijl het dek slijtvast gemodificeerd scheepsstaal kan bevatten. De dikte van de hoofddraagbalk bedraagt minimaal 60 mm, met een vloeigrens van minimaal 235 MPa.
4. Modulair en transporteerbaar ontwerp
Het platform kan in meerdere verplaatsbare secties worden verdeeld. Deze aanpak kan het transport vereenvoudigen naar regio's waar de conventionele grootschalige scheepsbouwinfrastructuur of diepwaterconstructiefaciliteiten beperkt kunnen zijn.
5. Realtime monitoring- en noodsystemen
Offshore zwaar hijswerk vereist continue monitoring. Het platform beschikt over bewakingsfuncties voor platformniveau, heflast, windsnelheid en positionering. Een noodgenerator, handmatige hefapparatuur en kraanvalbeveiliging zorgen voor extra operationele beveiliging.
Wat zijn de belangrijkste technische parameters?
De volgende tabel vat de belangrijkste specificaties samen die verband houden met het HAIDING SHIPYARD Jack Up Wind Farm-installatieplatform.
| Parametercategorie | Technische parameter | Specificatie |
|---|---|---|
| Platformafmetingen | Totale lengte | Ongeveer 80-100 m |
| Platformafmetingen | Totale breedte | Ongeveer 30-35 meter |
| Platformdiepte | Structurele diepte | Ongeveer 7,0–8,0 m |
| Spud Benen | Aantal / soort | 4 / Truss-type |
| Spud Benen | Beenlengte | 50–150 m |
| Waterdiepte | Toepasselijk bereik | Ongeveer 3–100 m |
| Kraan | Nominale capaciteit | Tot 800 ton |
| Kraan | Werkradius | Tot ongeveer 45 meter |
| Kraan | Hoogte hoofdhaak | ≥120 m |
| Kraan | Hoogte hulphaak | ≥150 m |
| Platformbelasting | Totaal laadvermogen | Tot 3.000 ton |
| Nivellering | Automatische nivelleringsnauwkeurigheid | Ongeveer ±0,05° |
| Materialen | Belangrijkste constructiestaal | CCSB maritieme stalen plaat |
| Veiligheid | Noodgenerator | 500 kW |
| Corrosiebescherming | Onderwaterbescherming | Robuuste coating + kathodische bescherming |
| Certificering | Toepasselijke classificatie | ABS / CCS / DNV maritieme platformcertificering |
Opmerking: De feitelijke platformconfiguratie, hefcapaciteit, pootlengte, afmetingen en certificeringseisen moeten worden bevestigd op basis van het specifieke windparkproject, het turbinemodel, de toestand van de zeebodem en de toepasselijke maritieme regelgeving.
Waarom kiezen voor een hefplatform in plaats van een drijvende kraan?
Drijvende kraanschepen bieden uitstekende mobiliteit, maar door hun drijvende karakter kunnen de dekbewegingen worden beïnvloed door golven, wind en stroming. Voor grote turbinecomponenten kan deze beweging de complexiteit van precisiehijswerkzaamheden vergroten.
Een jack-up-configuratie biedt een ander werkingsprincipe. Zodra het platform is gepositioneerd en omhoog is gebracht, wordt het werkdek ondersteund door de spudpoten in plaats van voortdurend op het zeeoppervlak te drijven.
| Overweging | Jack-up installatieplatform | Conventionele drijvende kraan |
|---|---|---|
| Werkstabiliteit | Hoge stabiliteit na opvijzelen | Onder voorbehoud van beweging van het schip |
| Heffen van zware componenten | Ontworpen voor grote turbinecomponenten | Hangt sterk af van de scheepsspecificatie |
| Platformnivellering | Hydraulisch nivelleringssysteem | Dynamische compensatie kan nodig zijn |
| Grote turbine-installatie | Zeer geschikt voor zwaar tillen in vaste positie | Potentieel gevoeliger voor zeeomstandigheden |
| Mobiliteit | Vereist verplaatsings- en opvijzelprocedures | Over het algemeen zeer mobiel |
De beste oplossing hangt uiteindelijk af van de projectdiepte, de toestand van de zeebodem, de turbinespecificaties, het installatieschema, het weervenster, de transportinfrastructuur en de algehele projecteconomie.
Waar kan het platform worden gebruikt?
Een modern Jack Up Windpark-installatieplatform kan meerdere stadia van de ontwikkeling van offshore windparken ondersteunen, in plaats van beperkt te zijn tot één hijstaak.
Installatie van offshore windturbines
Het platform kan de installatie van torensecties, het heffen van de gondel, het positioneren van turbinecomponenten en andere zware hijswerkzaamheden die verband houden met grote offshore-turbines ondersteunen.
Fundering egaliseren en voegen
Na het installeren van een fundering of paal kan een stabiele dekruimte het nivelleren, voegen, hanteren van apparatuur en bijbehorende bouwwerkzaamheden ondersteunen.
Onderhoud van offshore windparken
In geschikte projectconfiguraties kan het platform functioneren als een tijdelijke offshore-ondersteuningsbasis voor onderhoudsgereedschappen, verbruiksartikelen, reserveonderdelen en materiaaloverdrachtsoperaties.
Offshore windprojecten met grote capaciteit
Met configuraties ontworpen voor turbines van 16MW en meer is het platform vooral relevant voor de volgende generatie offshore windparken waar conventionele hefoplossingen te maken kunnen krijgen met capaciteits- of stabiliteitsbeperkingen.
Hoe verbetert modulaire bouw de projectlogistiek?
Een belangrijk voordeel van modulair bouwen is dat een groot offshore-installatieplatform niet noodzakelijkerwijs als één enorme structuur hoeft te worden vervaardigd en getransporteerd.
Het platform kan in meerdere secties worden verdeeld, waaronder de hoofdplatformstructuur, spudpootsecties en kraanmodule. Volgens het ontwerp waarnaar wordt verwezen, kan het platform uit ongeveer 7 à 9 hoofdsecties bestaan, waarbij de afzonderlijke secties zijn ontworpen voor praktisch transport en montage.
- Wegvervoer:Geschikte onderdelen kunnen naar montagelocaties in het binnenland worden getransporteerd.
- Spoorlogistiek:Modulaire componenten kunnen worden geïntegreerd in geschikte multimodale transportplannen.
- Zeevervoer:Grotere delen kunnen worden verplaatst door binnenschepen of zware vrachtschepen.
- Montage ter plaatse:Modulaire secties kunnen dichtbij de projectlocatie worden aangesloten.
- Wereldwijde projectimplementatie:De aanpak kan helpen bij offshore-projecten in regio's met verschillende haveninfrastructuuromstandigheden.
Deze modulaire filosofie kan vooral waardevol zijn voor internationale windparkontwikkelaars, EPC-aannemers, waterbouwbedrijven en dienstverleners op het gebied van offshore-installaties.
Hoe verbetert het platform de veiligheid bij offshore hijsen?
Veiligheid is een van de belangrijkste overwegingen bij het offshore hijsen van honderden tonnen materieel. Het platform combineert daarom bouwtechniek, hydraulische besturing, monitoringtechnologie en noodsystemen.
- Automatische nivellering:Hydraulische systemen helpen de vereiste platformstand te behouden.
- Belastingbewaking:Sensoren kunnen het hijsen van lasten monitoren en operationele waarschuwingen geven.
- Positiebewaking:Positioneringssystemen helpen operators de locatie van het platform te begrijpen tijdens offshore-werkzaamheden.
- Windmonitoring:Windsnelheidsinformatie ondersteunt operationele besluitvorming.
- Noodstroom:Een noodgenerator van 500 kW zorgt voor back-upstroomvoorziening.
- Kraanbescherming:Val- en windbeveiligingssystemen bieden extra beveiliging tijdens hef- en standby-werkzaamheden.
Voor offshore-projecten moeten deze kenmerken altijd worden geïntegreerd in een breder managementsysteem voor maritieme veiligheid, een hijsplan, een weermonitoringproces en een projectspecifieke risicobeoordeling.
Waar moeten kopers rekening mee houden voordat ze een platform kiezen?
De aanschaf van een Jack Up Windpark-installatieplatform is een belangrijke technische beslissing. Kopers moeten het volledige project evalueren in plaats van zich alleen op de kraancapaciteit te concentreren.
- Waterdiepte:Controleer of de spudpootconfiguratie overeenkomt met de werkelijke werkdiepte.
- Zeebodemomstandigheden:Analyseer de sterkte van de bodem, de penetratievereisten en de stabiliteit van de fundering.
- Specificaties turbine:Controleer het gewicht van de gondel, het gewicht van de torensectie, de naafhoogte en de turbinecapaciteit.
- Kraanprestaties:Evalueer de nominale belasting, werkradius, hefhoogte en synchronisatienauwkeurigheid.
- Dekcapaciteit:Bevestig dat apparatuur, personeel, materialen en kraanbelastingen binnen structurele limieten blijven.
- Vervoer:Denk aan haventoegang, wegbeperkingen, zeetransport en montagevereisten.
- Classificatie:Bepaal of ABS, CCS, DNV of een ander classificatieraamwerk vereist is.
- Corrosiebescherming:Beoordeel coatingsystemen en kathodische bescherming voor langdurige offshore-service.
- After-sales techniek:Controleer of de fabrikant installatieplanning, inbedrijfstelling, technische ondersteuning en onderhoudsassistentie biedt.
Voor internationale kopers die op zoek zijn naar eenChinese fabrikantofChinese leverancieris het ook belangrijk om de productiecapaciteit, technische ervaring, kwaliteitscontrole, documentatie, certificeringsondersteuning, transportplanning en aanpassingsvermogen te beoordelen voordat u een bestelling plaatst.
Veelgestelde vragen
1. Waar wordt een Jack Up Windpark-installatieplatform voor gebruikt?
Het wordt voornamelijk gebruikt voor de constructie van offshore windturbines en voor zwaar hijswerk, inclusief funderingswerkzaamheden, toreninstallatie, gondelhijsen, het hanteren van componenten en geselecteerde onderhoudsactiviteiten voor offshore windparken.
2. Op welke waterdiepte kan dit platform opereren?
De HAIDING SHIPYARD-configuratie waarnaar wordt verwezen, is ontworpen voor een waterdiepte van ongeveer 3–100 meter, met spudbeenlengtes van ongeveer 50–150 meter. De definitieve specificaties moeten worden aangepast aan de werkelijke omstandigheden ter plaatse.
3. Welke turbinecapaciteit kan het platform ondersteunen?
Het platform is ontworpen met de volgende generatie offshore-turbines in gedachten, inclusief configuraties van 16 MW en meer. Het genoemde ontwerp is geschikt voor hoofdmotorgewichten tot ongeveer 600 ton.
4. Hoeveel kan de geïntegreerde kraan tillen?
De geïntegreerde 360° zwenkkraan heeft een nominaal hefvermogen tot ongeveer 800 ton, afhankelijk van de werkradius, configuratie, bedrijfsomstandigheden en projectspecifieke technische vereisten.
5. Waarom is automatisch nivelleren belangrijk?
Nauwkeurig nivelleren helpt bij het creëren van een stabiel werkoppervlak voor zwaar hijswerk en het uitlijnen van turbinecomponenten. Het genoemde platform biedt een automatische hydraulische nivelleringsnauwkeurigheid van ongeveer ±0,05°.
6. Kan het platform worden aangepast?
Ja. Platformafmetingen, spudpootlengte, kraanconfiguratie, hefvermogen, dekopstelling en andere technische parameters kunnen worden ontworpen op basis van de waterdiepte, turbinegrootte, zeebodemomstandigheden en projectvereisten.
Conclusie
De snelle groei van offshore windenergie creëert een vraag naar installatieapparatuur die veilig grotere turbines aankan, terwijl de precisie en operationele efficiëntie behouden blijven. AJack-up windparkinstallatieplatformbiedt een stabiel alternatief voor conventionele drijvende hefoplossingen door het werkdek boven het water te brengen en zwaar tillen, hydraulisch nivelleren, monitoren en modulaire transportmogelijkheden te integreren in één gespecialiseerd systeem.
Voor ontwikkelaars, EPC-aannemers, offshore-bouwbedrijven en internationale kopers die eenChinese fabrikant of leverancierHAIDING-SCHEEPSWERF biedt een platformconcept dat is ontworpen rond de vereisten voor zware offshore windinstallaties, waaronder een hefvermogen van 800 ton, een totaal draagvermogen van het platform van 3.000 ton, spudpoten van 50 tot 150 meter en werking over een waterdiepte van ongeveer 3 tot 100 meter. Als u een offshore windinstallatieproject plant en een op maat gemaakte platformconfiguratie, technisch advies, transportoplossing of projectspecifieke technische ondersteuning nodig heeft,neem contact met ons opvandaag nog om uw vereisten met HAIDING SHIPYARD te bespreken en een praktische offshore-installatieoplossing te ontwikkelen voor uw volgende windparkproject.
