HAIDING-SCHEEPSWERFontwikkelt deJack Up Living Quarter-platformals een geïntegreerde offshore accommodatie- en ondersteuningsoplossing voor veeleisende maritieme projecten. Het platform is ontworpen voor waterdieptes van 3 tot 100 m en biedt plaats aan maximaal 100 personen en kan een totale platformbelasting van maximaal 3.000 ton ondersteunen, waarbij accommodatie, catering, kantoren, medische voorzieningen, noodsystemen, zoetwateropslag en stroomvoorziening worden gecombineerd in één zelfheffende structuur.
Een moderne offshore woonoplossing moet meer bieden dan eenvoudige accommodatie. Personeel dat werkt aan olie- en gasvelden, offshore windprojecten, onderzeese constructies, bergingsoperaties en andere waterbouwprojecten moet mogelijk weken of maanden offshore blijven. Een goed ontworpen Jack Up Living Quarter Platform biedt een stabiele, verhoogde werkomgeving en integreert accommodatie, voedseldiensten, medische ondersteuning, noodbescherming, nutsvoorzieningen en operationele ruimtes. Het platform van HAIDING SHIPYARD is ontworpen rond modulaire constructie, verstelbare spudpoten, onafhankelijke nutsvoorzieningen, omgevingscontrole en vereisten voor offshore-implementatie. Dankzij het configureerbare ontwerp kunnen projecteigenaren de accommodatiecapaciteit, waterdiepte, dekbelasting, stroomvereisten en ondersteunende faciliteiten afstemmen op specifieke projectomstandigheden.
Inhoudsopgave
- Wat is een Jack Up Living Quarter-platform?
- Waarom is het belangrijk voor offshore-projecten?
- Hoe is het platform ontworpen voor offshore leven?
- Belangrijkste technische specificaties
- Wat zijn de belangrijkste operationele voordelen?
- Waar kan het worden gebruikt?
- Waar moeten kopers rekening mee houden voordat ze bestellen?
- Veelgestelde vragen

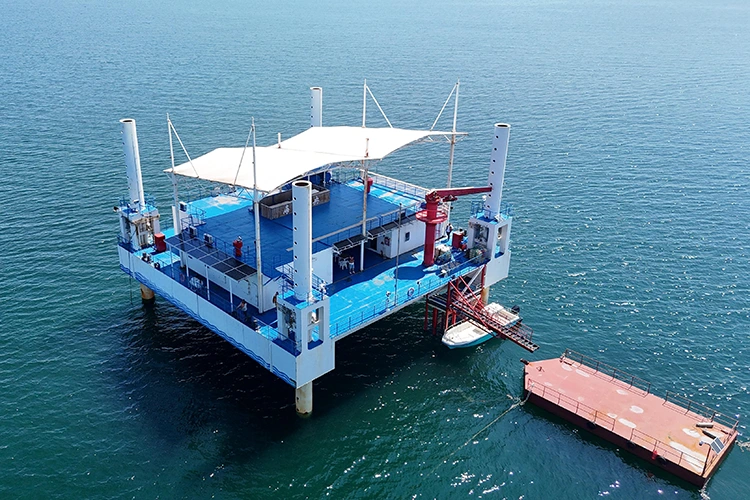

Wat is een Jack Up Living Quarter-platform?
Een Jack Up Living Quarter Platform is een zelfheffend offshore-platform dat is ontworpen om langdurige accommodatie en ondersteunende faciliteiten te bieden aan personeel dat op zee werkt. In tegenstelling tot een conventioneel drijvend accommodatievaartuig maakt een jack-up-configuratie gebruik van spudpoten om het hoofdplatform boven het wateroppervlak te brengen na positionering op de projectlocatie.
Deze configuratie creëert een speciale verhoogde leefomgeving die slaapkamers, eetfaciliteiten, kantoren, recreatieruimtes, medische ruimtes, noodonderkomens, nutsvoorzieningen en apparatuurruimten kan omvatten. Volgens de productspecificaties van HAIDING SHIPYARD is het platform geconfigureerd voor waterdieptes van 3 tot 100 m, met aanpasbare spudpootlengtes van 20 tot 100 m en accommodatie voor maximaal 100 personeelsleden.
Het platform is met name geschikt voor offshore-personeel dat dicht bij een operationele locatie moet blijven zonder volledig afhankelijk te zijn van dagelijks transport of frequente bewegingen van bevoorradingsschepen.
Waarom is het belangrijk voor offshore-projecten?
Offshore-projecten hebben vaak te maken met beperkte ruimte, veranderende weersomstandigheden, lange transportafstanden en ingewikkelde logistiek. Accommodatie wordt daarom onderdeel van de algehele projectinfrastructuur en niet alleen maar een slaapplaats voor werknemers.
Een goed ontworpen woonplatform kan verschillende ondersteunende functies centraliseren:
- Accommodatie:Configureerbare een- en tweepersoonskamers voor langdurig personeelsverblijf.
- Horeca:Eet- en voedselopslagfaciliteiten voor offshore bemanningen.
- Operaties:Kantoren en vergaderruimtes voor de dagelijkse projectcoördinatie.
- Medische ondersteuning:Speciale behandelings- en noodhulpgebieden.
- Noodbescherming:Noodonderdak, brandbeveiliging, back-upstroom en bewakingssystemen.
- Nutsvoorzieningen:Zoetwateropslag, energieopwekking, airconditioning en zuiveringssystemen.
Door deze functies te combineren in één enkel ontwikkeld platform kunnen projectoperatoren een beter georganiseerde offshore-ondersteuningsbasis creëren voor boor-, bouw-, onderhouds-, installatie- of noodactiviteiten.
Hoe is het platform ontworpen voor offshore leven?
Modulaire accommodatie
Het woongedeelte kan over meerdere niveaus worden verdeeld. De HAIDING SHIPYARD-configuratie maakt gebruik van een modulaire wooncabine van drie tot vier verdiepingen met een totale oppervlakte van ongeveer 1.200–1.500 m². Het accommodatiearrangement kan ongeveer 50 kamers omvatten, terwijl de gemeenschappelijke ruimtes een kantine, kantoren, vergaderzalen, een fitnessruimte, een leeszaal en een audiovisuele ruimte kunnen omvatten.
Gecontroleerde binnenomgeving
Langdurig verblijf op zee vereist aandacht voor temperatuur, vochtigheid, ventilatie en luchtkwaliteit. Het platform omvat centrale airconditioning- en luchtzuiveringssystemen. Het gespecificeerde binnentemperatuurbereik bedraagt ongeveer 22–26°C, met een vochtigheidsregeling van 40–60%, waardoor een consistenter binnenklimaat wordt ondersteund ondanks veranderende maritieme omstandigheden.
Geïntegreerde noodhulp
Offshore-accommodaties moeten ook noodhulp ondersteunen. Het platformontwerp omvat een medische cabine, noodopvang, brandbeveiligingsapparatuur, back-upgeneratie, bewakingssystemen en handmatige noodhefvoorzieningen. Deze systemen kunnen worden geïntegreerd volgens de operationele en classificatievereisten van het project.
Aanpassingsvermogen van de spudbeentjes
De zelfheffende structuur maakt gebruik van sectionele spudpoten van het truss-type. De opgegeven pootdiameter bedraagt circa 2,5–3,0 m, terwijl de pootlengte kan worden aangepast tussen 20 en 100 m. Hierdoor kan de platformconfiguratie worden aangepast aan verschillende waterdieptevereisten en zeebodemomstandigheden.
Wat zijn de belangrijkste technische specificaties?
Technische parameters zijn essentieel bij het evalueren van een offshore accommodatieplatform, omdat waterdiepte, laadvermogen, afmetingen, pootconfiguratie, stroomvoorziening en veiligheidssystemen rechtstreeks van invloed zijn op de geschiktheid van het project.
| Parameter | Specificatie | Projectbetekenis |
|---|---|---|
| Toepasselijke waterdiepte | 3–100 m | Ondersteunt verschillende offshore-omgevingen |
| Platformlengte | 50–70 m | Biedt ruimte voor accommodatie- en ondersteuningsmodules |
| Platformbreedte | 20–25 meter | Ondersteunt multifunctionele terrasplanning |
| Spud Benen | 3 truss-type poten | Biedt zelfverheffend vermogen |
| Spud-beenlengte | 20–100 m | Aanpasbaar om de waterdiepte te projecteren |
| Hefsnelheid | 0,3–0,5 m/min | Ondersteunt gecontroleerde hoogtebewerkingen |
| Totale platformbelasting | Tot 3.000 ton | Maakt accommodatie, uitrusting, benodigdheden en nutsvoorzieningen mogelijk |
| Accommodatiecapaciteit | Maximaal 100 personen | Geschikt voor middelgrote offshore bemanningen |
| Zoetwateropslag | 200 m³ | Ondersteunt uitgebreide offshore-activiteiten |
| Energieopwekking | 2 × 500 kW dieselgeneratoren | Biedt primaire en standby-opwekking |
| Zonne-bijstand | Fotovoltaïsch systeem van 100 kW | Biedt aanvullende hernieuwbare energie |
| Nivelleringsnauwkeurigheid | ±0,1° | Helpt bij het behouden van een stabiele leefomgeving |
| Platformmateriaal | CCSB maritieme stalen plaat | Ontworpen voor maritieme structurele toepassingen |
Deze cijfers vertegenwoordigen de platformconfiguratie waarnaar wordt verwezen. Werkelijke technische parameters moeten worden bevestigd op basis van de waterdiepte van het project, de toestand van de zeebodem, classificatie-eisen, accommodatie-eisen en toepasselijke offshore-regelgeving.
Wat zijn de belangrijkste operationele voordelen?
1. Stabiele verhoogde accommodatie
Na het positioneren en optillen vormt het platform een speciale woonstructuur boven het water. Deze configuratie scheidt het accommodatiegebied van direct contact met het zeeoppervlak en creëert een stabiele basis voor personeelsondersteunende faciliteiten.
2. Verminderde afhankelijkheid van externe logistiek
Zoetwateropslag, koudeopslag, back-upopwekking en geïntegreerde woonfaciliteiten kunnen het interval tussen externe leveringsoperaties verlengen. Dit is met name handig voor projecten waarbij het transport van en naar de kust tijdrovend of weersafhankelijk is.
3. Modulair transport en montage
Het platform kan in verschillende verplaatsbare secties worden verdeeld. De configuratie waarnaar wordt verwezen bestaat uit ongeveer vijf tot zeven hoofdsecties, waardoor componenten kunnen worden getransporteerd door geschikte binnenschepen of semi-afzinkbare schepen en kunnen worden geassembleerd op de projectlocatie.
4. Eenvoudiger onderhoud van belangrijke systemen
Modulaire apparatuuropstellingen kunnen de vervanging van geselecteerde systemen, zoals generatoren, zoetwaterbehandelingsapparatuur en airconditioningcomponenten, vereenvoudigen. Deze aanpak kan de tijd verkorten die nodig is om individuele apparatuurmodules te isoleren en te vervangen.
5. Multifunctionele offshore-ondersteuning
In plaats van aparte voorzieningen te gebruiken voor huisvesting, kantoren, medische ondersteuning, catering en BHV, kunnen deze functies in één perronindeling worden geïntegreerd. Dit is waardevol wanneer de dekruimte en de offshore-logistiek beperkt zijn.
Waar kan het worden gebruikt?
Een Jack Up Living Quarter Platform kan worden geconfigureerd voor verschillende offshore-projecten waarbij personeel uitgebreide accommodatie en ondersteuning ter plaatse nodig heeft.
- Offshore olie en gas:Biedt woon-, catering-, kantoor- en noodondersteuning voor boor- en productiepersoneel.
- Offshore-wind:Ondersteunt installatie-, inspectie-, onderhouds- en constructieteams die werken rond offshore windprojecten.
- Diepzeetechniek:Biedt accommodatie voor scheepsbouw- en onderzeese technische bemanningen.
- Reparatie van pijpleidingen:Creëert een tijdelijke offshore-basis dichtbij onderhoudsactiviteiten voor onderwaterpijpleidingen.
- Scheepsberging:Biedt tijdelijke accommodatie en nutsvoorzieningen voor reddingsteams.
- Mariene noodhulp:Kan worden geconfigureerd voor snelle inzet wanneer tijdelijke personeelsaccommodatie vereist is.
De HAIDING SHIPYARD-configuratie waarnaar wordt verwezen, is bijvoorbeeld ontworpen om langdurig verblijf van personeel te ondersteunen, variërend van ongeveer 30 tot 180 dagen, afhankelijk van de projectregeling en de bedrijfsomstandigheden.
Waar moeten kopers rekening mee houden voordat ze bestellen?
Het selecteren van een offshore woonplatform vereist meer dan het vergelijken van de accommodatiecapaciteit. Kopers moeten de fabrikant gedetailleerde projectinformatie verstrekken, zodat structurele en nutssystemen op de juiste manier kunnen worden ontworpen.
- Waterdiepte:Bevestig de minimale en maximale bedrijfswaterdiepte en de vereiste spudpootlengte.
- Zeebodemomstandigheden:Verstrek beschikbare geotechnische gegevens om geschikte spudcan- en funderingsopstellingen te bepalen.
- Personeelscapaciteit:Definieer de normale bemanningsgrootte, piekbezetting, kamerconfiguratie en bedrijfsperiode.
- Omgevingsomstandigheden:Houd rekening met wind, golven, temperatuur, blootstelling aan corrosie en andere locatiespecifieke omstandigheden.
- Dekbelasting:Bereken de vereisten voor accommodatie, uitrusting, zoetwater, voedsel, brandstof en operationele lading.
- Vraag naar nutsvoorzieningen:Bepaal de vereisten voor elektriciteit, zoetwater, afvalwater, HVAC, communicatie en noodstroom.
- Classificatie:Bevestig de toepasselijke maritieme classificatie en projectspecifieke wettelijke vereisten vóór de definitieve engineering.
- Vervoer:Plan sectieafmetingen en hefgewichten rond de beschikbare transport- en installatieapparatuur.
Een duidelijke technische specificatie aan het begin van het inkoopproces helpt de fabrikant een platform te ontwikkelen dat past bij de daadwerkelijke offshore-omgeving, in plaats van te vertrouwen op een generieke configuratie.
Veelgestelde vragen over Jack Up Living Quarter-platforms
1. Hoeveel mensen kan een Jack Up Living Quarter Platform huisvesten?
De HAIDING SHIPYARD-configuratie waarnaar wordt verwezen, heeft een geschatte accommodatiecapaciteit van maximaal 100 personen. Het werkelijke aantal kan worden aangepast aan de indeling van de ruimte, de eetcapaciteit, de nutsvoorzieningen, de veiligheidsvoorzieningen en de projectspecificaties.
2. Op welke waterdiepte kan het platform opereren?
Het ontwerp waarnaar wordt verwezen, is bedoeld voor een zeewaterdiepte van ongeveer 3–100 m, met spudpootlengtes die kunnen worden aangepast van 20–100 m. De uiteindelijke geschiktheid hangt af van de toestand van de zeebodem en de projectspecifieke technische analyse.
3. Welke faciliteiten kunnen worden opgenomen?
Typische faciliteiten zijn onder meer slaapzalen, badkamers, eetruimtes, voedselopslag, kantoren, vergaderruimtes, recreatieruimtes, medische ruimtes, noodonderkomens, HVAC-systemen, zoetwateropslag, energieopwekking, brandbeveiliging en bewakingssystemen.
4. Kunnen de woonruimtes op maat gemaakt worden?
Ja. Dankzij de modulaire constructie kunnen de indelingen van accommodatie, kamernummers, kantoorruimtes, nutsvoorzieningen, stroomcapaciteit, noodvoorzieningen en andere modules worden geconfigureerd rond de operationele vereisten van het project.
5. Hoe wordt het platform getransporteerd?
Het genoemde platform kan voor transport in verschillende secties worden verdeeld. Afhankelijk van de projectlocatie en sectieafmetingen kunnen geschikte zeeschepen of halfafzinkbare schepen worden overwogen voor transport en offshore-installatie.
6. Is het platform geschikt voor langdurig offshore verblijf?
Het platform is specifiek geconfigureerd voor langdurig personeelsverblijf. De accommodatie-, klimaatbeheersing-, catering-, zoetwater-, stroom-, medische en noodondersteuningssystemen zijn bedoeld om offshore-operaties te ondersteunen die weken of maanden duren, afhankelijk van de uiteindelijke projectconfiguratie.
Conclusie
Een goed ontworpen Jack Up Living Quarter Platform kan dienen als een gecentraliseerde offshore-basis voor accommodatie, operaties, medische ondersteuning, catering, nutsvoorzieningen en noodhulp. Met aanpasbare spudpoten, modulaire constructie, platformlaadcapaciteit tot 3.000 ton, accommodatie voor maximaal 100 personeelsleden en geïntegreerde nutssystemen kan de HAIDING SHIPYARD-oplossing worden geconfigureerd voor olie en gas, offshore windenergie, diepzeetechniek, berging, reparatie van pijpleidingen en andere maritieme projecten. Als u een offshore accommodatieproject plant en een platform nodig heeft dat is afgestemd op uw waterdiepte, bemanningscapaciteit, laadvermogen, transportmethode en werkomgeving,neem contact met ons opom uw technische vereisten te bespreken en een op maat gemaakte Jack Up Living Quarter Platform-oplossing te verkrijgen.
